قالب سازی: تجربه یک مهندس در قالبسازی پلاستیک
قالب تزریق پلاستیک یکی از مهم‌ترین ابزارهای تولید قطعات پلاستیکی در صنایع مختلف است که کیفیت و دقت قطعات نهایی را تعیین می‌کند. به عنوان یک مهندس صاحب تجربه در زمینه قالب سازی تزریق پلاستیک، در این مقاله به بررسی جامع فرآیند طراحی قالب تزریق پلاستیک، مراحل ساخت قالب، و نکات کلیدی در قالبسازی پلاستیک می‌پردازیم. همچنین به تفاوت‌ها و کاربردهای انواع قالب‌ها و ارتباط آنها با تولید قطعات پلاستیکی اشاره خواهیم کرد.
قالبسازی پلاستیک و اهمیت آن
قالبسازی پلاستیک فرآیندی تخصصی است که طی آن قالب‌های فلزی با دقت بسیار بالا ساخته می‌شوند تا مواد پلاستیکی درون آنها تزریق و شکل‌دهی شوند. این قالب‌ها معمولاً از فولاد یا آلومینیوم ساخته می‌شوند و باید بتوانند در برابر فشار و دمای بالای تزریق مقاومت کنند. طراحی و ساخت قالب، پایه و اساس کیفیت قطعات تولیدی است و هرگونه نقص در این مرحله می‌تواند منجر به مشکلات جدی در تولید شود.
مراحل طراحی قالب تزریق پلاستیک
-
تحلیل و طراحی قطعه:
اولین گام، طراحی دقیق قطعه پلاستیکی است. این طراحی باید شامل ابعاد، ضخامت جداره‌ها، زوایای پیش‌نویس و ویژگی‌های فنی باشد تا در مرحله قالبسازی به درستی اجرا شود. -
طراحی قالب تزریق پلاستیک:
پس از تایید طراحی قطعه، مهندسین قالبسازی اقدام به طراحی قالب می‌کنند. در این مرحله باید محل راهگاه‌ها، سیستم خنک‌کننده، مکانیزم‌های باز و بسته شدن قالب و نوع قالب (ساده، کشویی، چند حفره‌ای و غیره) مشخص شود. -
شبیه‌سازی جریان مواد:
نرم‌افزارهای تخصصی برای شبیه‌سازی جریان مواد مذاب در قالب به کار می‌روند تا از پر شدن کامل قالب و جلوگیری از عیوب احتمالی مطمئن شویم.
فرآیند قالب سازی تزریق پلاستیک
1. انتخاب مواد اولیه
جنس قالب معمولاً فولاد سخت یا آلومینیوم است. فولاد برای تولید انبوه و قالب‌های با عمر طولانی مناسب است، در حالی که آلومینیوم برای نمونه‌سازی و تولیدات کم‌تیراژ کاربرد دارد.
2. ماشین‌کاری قالب
با استفاده از دستگاه‌های CNC و EDM، قطعات قالب با دقت بالا تراشکاری می‌شوند. این مرحله شامل خشن‌کاری، پرداخت و ایجاد جزئیات قالب است.
3. عملیات حرارتی و سخت‌کاری
برای افزایش مقاومت قالب در برابر سایش و فشار، عملیات حرارتی روی آن انجام می‌شود.
4. مونتاژ قالب
قطعات قالب پس از ساخت و پرداخت، مونتاژ شده و آماده تست می‌شوند.
5. تست قالب و اصلاحات
قالب روی دستگاه تزریق نصب شده و نمونه‌گیری انجام می‌شود. ایرادات احتمالی شناسایی و اصلاح می‌شوند تا قالب بهینه گردد.
انواع قالب تزریق پلاستیک و کاربرد آنها
قالب‌های ساده
مناسب قطعات با هندسه ساده و جداره‌های مستقیم. این قالب‌ها ساخت آسان‌تری دارند و هزینه کمتری دارند.
قالب‌های کشویی دار
برای قطعاتی با زوایای منفی یا پیچیدگی هندسی بیشتر استفاده می‌شوند. بخش‌های کشویی قالب امکان خروج قطعه از قالب را فراهم می‌کنند.
قالب‌های چند حفره‌ای
این قالب‌ها امکان تولید چند قطعه به صورت همزمان را در یک چرخه فراهم می‌کنند و برای تولید انبوه بسیار مناسب‌اند.
قالب‌های گیربکس دار
برای تولید قطعات دارای رزوه داخلی یا پیچیده کاربرد دارند. مکانیزم گیربکس امکان چرخش و ایجاد رزوه را فراهم می‌کند.
قالب‌های هات رانر
در این قالب‌ها، مواد مذاب در مسیر راهگاه گرم نگه داشته می‌شوند که موجب کاهش ضایعات و بهبود کیفیت قطعه می‌شود.
قالب‌های کولد رانر
مسیر راهگاه سرد است و مواد در آن سرد می‌شوند. این قالب‌ها هزینه ساخت کمتری دارند ولی ضایعات بیشتری تولید می‌کنند.
قالب‌های مرکب
ترکیبی از قالب‌های کشویی و گیربکس دار هستند و برای قطعات پیچیده چندبخشی کاربرد دارند.
قالب‌های اینسرتی
برای ساخت قطعات ترکیبی فلز و پلاستیک به کار می‌روند. قطعات فلزی در قالب قرار می‌گیرند و سپس پلاستیک تزریق می‌شود.
قالب‌های چند مرحله‌ای
امکان تولید قطعات چند رنگ یا چند جنس را فراهم می‌کنند و برای محصولات خاص کاربرد دارند.

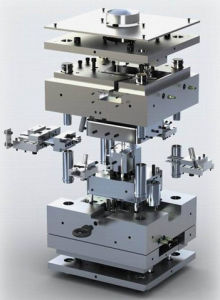

اجزای قالب تزریق پلاستیک
تفاوت ساخت قالب تزریق پلاستیک و ساخت قالب دایکاست
ساخت قالب دایکاست برخلاف قالب تزریق پلاستیک، برای تولید قطعات فلزی با روش ریخته‌گری تحت فشار به کار می‌رود. قالب‌های دایکاست معمولاً از فولاد سخت ساخته شده و باید توان تحمل فشارهای بسیار بالا را داشته باشند. فرآیند ساخت قالب دایکاست نیازمند دقت و فناوری خاصی است که با قالبسازی پلاستیک متفاوت است، اما هر دو نیازمند طراحی دقیق و ماشین‌کاری پیشرفته هستند.
نکات کلیدی در قالبسازی پلاستیک
-
دقت در طراحی قالب: طراحی قالب باید به گونه‌ای باشد که قطعه به راحتی از قالب جدا شود و عیوبی مانند نشتی، حباب و نواقص سطحی نداشته باشد.
-
انتخاب جنس قالب: فولاد برای تولید انبوه و قالب‌های با عمر بالا و آلومینیوم برای نمونه‌سازی و تولید محدود مناسب است.
-
ماشین‌کاری دقیق: استفاده از دستگاه‌های CNC و EDM برای رسیدن به تلرانس‌های دقیق ضروری است.
-
تست و اصلاح قالب: تست اولیه قالب و اصلاح ایرادات، تضمین‌کننده تولید قطعات با کیفیت است.
-
نگهداری و تعمیر قالب: نگهداری صحیح قالب باعث افزایش عمر و کاهش هزینه‌های تعمیر می‌شود.
نتیجه‌گیری
ساخت قالب تزریق پلاستیک فرایندی پیچیده و تخصصی است که از طراحی دقیق قالب آغاز شده و با ماشین‌کاری، مونتاژ و تست به پایان می‌رسد. هر مرحله در کیفیت نهایی قطعات پلاستیکی تولید شده تاثیر مستقیم دارد. با توجه به تنوع قالب‌ها مانند قالب‌های ساده، کشویی دار، چند حفره‌ای، گیربکس دار، هات رانر، کولد رانر، مرکب، اینسرتی و چند مرحله‌ای، انتخاب نوع قالب مناسب بر اساس نیاز تولید و ویژگی‌های قطعه اهمیت فراوانی دارد.
تجربه و دانش مهندسی در طراحی قالب تزریق پلاستیک و ساخت قالب تزریق پلاستیک، کلید موفقیت در تولید قطعات با کیفیت، دوام بالا و هزینه بهینه است. همچنین آشنایی با تفاوت‌های قالبسازی پلاستیک و ساخت قالب دایکاست، به مهندسین این امکان را می‌دهد که بهترین راهکار را برای هر پروژه انتخاب کنند.
در نهایت، همکاری با تیم‌های متخصص و استفاده از فناوری‌های نوین در قالبسازی، تضمین‌کننده تولید قطعات پلاستیکی با کیفیت بالا و رضایت مشتریان خواهد بود.
